隨著半導體芯片向 12 英寸大尺寸、3D 封裝方向迭代，光伏組件追求 “高效透光 + 快速散熱”，MEMS 器件向亞微米級精度突破，硅片微孔加工已成為高端制造的 “咽喉環節”。據 SEMI（國際半導體產業協會）《2024 全球硅片加工市場報告》顯示，2024 年全球硅片微孔加工需求中，精度≤10μm 的微孔占比達 58%，較 2020 年提升 32 個百分點。但傳統加工工藝卻深陷三重瓶頸：

1.機械鉆孔：每加工 300 片硅片就需更換刀具，不僅增加 20% 耗材成本，還易因刀具磨損導致孔徑偏差超 ±2μm，硅片裂紋率高達 8%；

2.化學蝕刻：流程需 4-6 小時，且孔深偏差超 5μm，無法滿足 Chiplet（芯粒）技術對硅中介層 “孔徑一致、孔壁光滑” 的要求；

3.等離子體加工：設備投資成本高，且僅適用于特定材質硅片，兼容性差。

在此背景下，激光鉆孔設備憑借非接觸式加工特性，逐漸成為半導體、光伏、MEMS 三大領域的 “標配工具”，以技術創新打破傳統工藝局限，重塑硅片加工行業標準。

一.激光鉆孔設備的核心優勢：精準匹配硅片加工的 “精度 + 效率 + 低損傷” 需求

針對硅片脆硬、熱敏感的材質特性，不同技術路線的激光鉆孔設備已形成明確的場景適配性，其核心優勢集中在 “能量可控、流程高效、損傷極小” 三大維度：1.光源適配：從微米到亞微米的全場景覆蓋主流激光鉆孔設備主要采用三類光源，精準匹配不同精度需求：

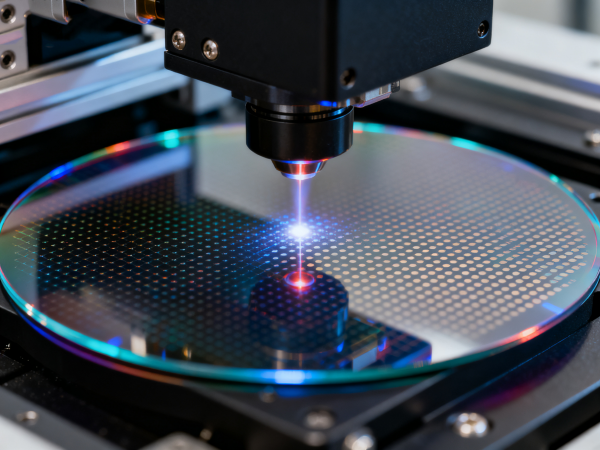

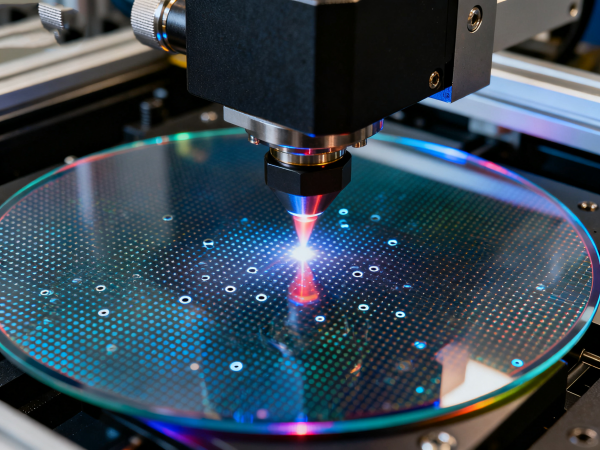

紫外激光鉆孔設備（波長 355nm）：熱影響區控制在 3-5μm，孔徑精度達 ±0.3μm，可加工 5-50μm 的微孔，完美適配半導體封裝中硅中介層、手機芯片載板的加工需求；

飛秒激光鉆孔設備（脈沖 10?1?秒級）：實現 “冷加工”，熱影響區近乎為零，能加工 1μm 以下的亞微米級微孔，是 MEMS 傳感器、量子芯片硅片的核心加工裝備；

CO?激光鉆孔設備（波長 10.6μm）：加工速度快（每秒超 1 萬個微孔），成本較低，適合光伏硅片（80-200μm 導電流道孔）、硅基散熱片等對精度要求稍低的場景。

2.效率突破：較傳統工藝提升 3-5 倍，降低單位成本先進激光鉆孔設備通過 “脈沖頻率調控 + 多工位協同” 實現效率躍升：脈沖頻率可根據孔徑靈活調整至每秒 3000-8000 次，配合高速直線電機驅動的運動平臺，單臺設備日均可加工硅片 200-500 片（視工位數量而定）。以光伏硅片加工為例，傳統機械鉆孔單片加工需 12 秒，而 4 工位 CO?激光鉆孔設備可將時間壓縮至 3 秒，單批次加工效率提升 4 倍，企業單位加工成本降低 35%。

3.智能調控：視覺定位 + 閉環反饋，減少人為誤差新一代激光鉆孔設備普遍集成高清工業相機（分辨率≥2000 萬像素）與 AI 視覺定位系統，可實時捕捉硅片位置偏差，自動校正 ±0.1μm 以內的位移；同時，設備內置閉環反饋模塊，加工過程中實時監測微孔孔徑、深度，一旦超出預設范圍（如孔徑偏差超 ±0.5μm），立即調整激光功率與脈沖寬度，將硅片廢品率控制在 0.5% 以下，遠低于機械鉆孔 8% 的廢品率。

二.激光鉆孔設備的場景落地：從半導體到光伏，解決企業實際加工痛點

不同行業的硅片加工需求差異顯著，激光鉆孔設備通過技術定制，已在多個場景實現 “痛點 - 解決方案” 的精準對接：

場景 1：半導體封裝 ——Chiplet 技術下的硅中介層微孔加工

長三角某中型半導體封裝廠（日均加工硅片 300 片）此前采用機械鉆孔加工硅中介層（需 10-20μm 互聯微孔），面臨兩大問題：一是刀具損耗快，每加工 250 片需停機換刀，單日停機時間超 2 小時；二是良率僅 82%，因孔徑偏差導致芯片信號傳輸故障。引入紫外激光鉆孔設備后，實現三大突破：

無需物理刀具，加工千片硅片無損耗，單日停機時間縮短至 30 分鐘（僅需清潔光學鏡片）；

微孔孔徑偏差控制在 ±0.3μm，良率躍升至 99.5%；

單片加工時間從 40 秒降至 15 秒，日均產能從 300 片提升至 550 片，滿足下游 5G 芯片封裝需求。

場景 2：光伏組件 —— 高效電池的導電流道微孔加工

華北某光伏組件廠（年產組件 10GW）為提升電池轉換效率，需在 182mm 光伏硅片上加工 120μm 導電流道孔，傳統化學蝕刻存在 “孔壁粗糙、透光率低” 的問題。引入 6 工位 CO?激光鉆孔設備后：

微孔孔壁粗糙度從 Ra1.2μm 降至 Ra0.3μm，硅片透光率提升 2%；

單臺設備可同時處理 6 片硅片，日均加工硅片 1.2 萬片，較傳統工藝提升 3 倍；

組件轉換效率提升 0.3 個百分點，按年產 10GW 計算，年額外發電量增加 2.1 億度。

場景 3：MEMS 器件 —— 亞微米級透氣孔加工

珠三角某 MEMS 研發企業需在硅片上加工 0.8μm 的精密透氣孔（用于壓力傳感器），傳統工藝完全無法實現。采用飛秒激光鉆孔設備后：

憑借 “冷加工” 特性，加工過程中硅片溫度不超過 50℃，無熱變形；

微孔直徑偏差≤±0.1μm，孔壁無毛刺，傳感器靈敏度提升 15%；

硅片破損率從預期的 15% 降至 0.3%，為產品量產奠定基礎。

三.激光鉆孔設備的技術趨勢：智能化、集成化，降低應用門檻

當前，激光鉆孔設備正朝著 “更智能、更集成、更兼容” 的方向升級，進一步降低企業應用難度：

1.AI 參數自優化，減少人工依賴部分高端激光鉆孔設備已搭載 AI 參數匹配系統，操作人員僅需輸入 “硅片材質（如單晶硅 / 多晶硅）、微孔孔徑、深度” 三個參數，設備即可通過內置數據庫（含 10 萬 + 加工案例）自動匹配最優激光功率、脈沖寬度與運動速度。即使是新入職操作人員，經過 1 小時培訓即可獨立操作，解決 “專業技工短缺” 的行業痛點。

2.一體化集成，縮短加工流程為減少硅片二次污染，激光鉆孔設備開始向 “加工 - 清洗 - 檢測” 一體化升級：部分設備集成等離子清洗模塊（加工后立即去除硅片表面殘?jiān)┡c光學檢測模塊（檢測微孔缺陷），硅片無需在多個工位間轉移，加工流程從傳統的 3 小時縮短至 1.5 小時，同時避免轉移過程中的硅片劃傷（劃傷率從 3% 降至 0.1%）。

3.大尺寸兼容，適配行業升級針對半導體 12 英寸硅片、光伏 210mm 硅片的普及，激光鉆孔設備的運動平臺已升級至 “行程≥1300mm×1300mm”，且采用雙驅電機確保平臺運行穩定性，即使加工硅片邊緣區域，微孔精度也能保持 ±0.5μm 以內，滿足大尺寸硅片的 “全域高精度” 加工需求。

對于硅片加工企業而言，激光鉆孔設備已不再是 “可選裝備”，而是決定產能與競爭力的 “核心資產”。選擇時需重點關注 “場景適配性”（如半導體選紫外激光、MEMS 選飛秒激光）與 “長期運維成本”（優先選擇國產激光發生器、光學鏡片的設備，更換成本比進口低 50%）。隨著激光技術的持續突破，激光鉆孔設備將進一步降低精度門檻與成本，推動硅片加工行業從 “合格制造” 向 “精密制造” 跨越，支撐半導體、新能源等戰略產業的高質量發展。
