在電子信息產業高速迭代的當下，印刷電路板（PCB）作為電子設備的核心載體，正朝著高密度、高精度、多層化方向迅猛發展。傳統機械加工工藝在面對微米級精度要求時逐漸力不從心，而激光切割機憑借非接觸加工、高精度控制等技術特性，成為破解行業加工難題的關鍵方案。本文將從技術優勢、典型應用及選型策略等維度，系統解析激光切割機在 PCB 加工中的核心價值。

一、PCB 加工升級瓶頸與激光技術破局路徑

（一）行業升級帶來的加工挑戰

隨著 5G 通信、新能源汽車、Mini LED 等領域的技術突破，PCB 加工呈現三大趨勢：

精度要求納米化：HDI 板微孔直徑已從 100μm 向 50μm 以下進化，傳統機械鉆孔孔徑偏差率超過 10%

材料多元化：聚酰亞胺柔性板、陶瓷基板等新型材料占比提升 30%，機械加工易導致邊緣分層

效率需求激增：多品種小批量訂單占比達 60%，傳統換刀流程耗時占比超 40%

這些挑戰倒逼加工技術向高精度、柔性化、數字化轉型，而激光切割機正是滿足這些需求的理想選擇。

（二）激光加工技術核心優勢矩陣

技術原理：通過光纖激光器產生 1064nm 波長激光，經振鏡系統實現 ±1μm 精度的光斑定位，利用熱燒蝕或冷加工（CO?激光）原理，對 PCB 材料進行無應力加工。

二、五大核心應用場景深度解析

（一）微孔加工：突破機械鉆孔極限

在 5G 高頻板加工中，直徑 30μm 的盲孔需實現 ±5μm 的孔徑精度。激光鉆孔通過以下技術創新解決難題：

脈沖寬度控制：50ps 超短脈沖激光實現冷加工，避免銅箔熱熔擴散

動態聚焦技術：Z 軸自動調焦系統適應 0.1-3mm 厚度變化，孔深一致性達 98%

加工案例：某通信設備廠商使用激光切割機加工 6 層盲孔板，孔位偏差率從機械加工的 8% 降至 0.5%，良率提升 25%

（二）外形切割：復雜輪廓一次成型

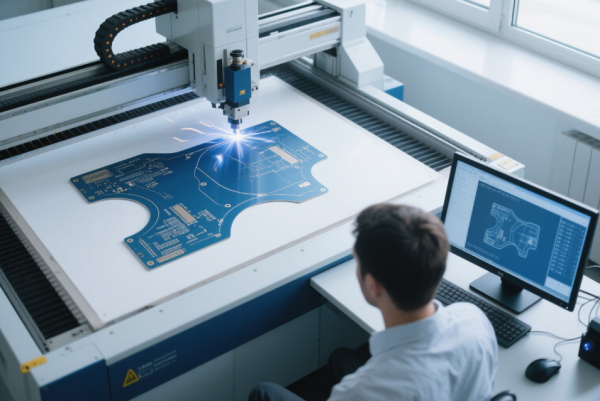

針對穿戴設備柔性 PCB 的異形切割，激光切割機展現獨特優勢：

非接觸應力控制：避免機械銑刀導致的 PET 基板拉伸變形（變形量 < 5μm）

邊緣處理技術：10° 銳角切割無毛刺，無需二次打磨工序

效率對比：300mm×300mm 拼板切割耗時 3 分鐘，較機械加工節省 40% 時間

（三）線路修整：解決蝕刻工藝短板

在 Mini LED 基板的線路精細化加工中，激光切割機可實現：

線寬精度控制：50μm 線路加工誤差 < 3μm，優于蝕刻工藝的 ±10% 偏差

局部修復能力：通過激光微熔技術修補 50μm 以下的線路缺口，修復良率達 90%

材料兼容性：支持 FR-4、BT 樹脂等多種基板材料的線路加工

（四）表面處理：精密化返修解決方案

針對高價值 PCB 的返修需求，激光加工實現：

阻焊層去除：100μm 直徑區域精準剝離，周邊 50μm 范圍無熱損傷

銅箔微蝕刻：深度控制精度達 ±2μm，滿足 BGA 焊盤修復要求

自動化流程：視覺定位系統實現 ±10μm 的加工區域?qū)?zhǔn)

（五）多層板加工：打通高密度互聯瓶頸

在 10 層以上 HDI 板加工中，激光切割機解決機械加工無法完成的工藝難點：

埋孔加工：實現層間 200μm 直徑埋孔的一次性成型

疊板加工：支持 5 層以內疊板同步鉆孔，定位精度 ±15μm

效率提升：多層板加工周期較傳統工藝縮短 40%

三、設備選型的三大核心指標與實施建議

（一）核心技術參數解析

1.激光器類型：

光纖激光（1064nm）：適合 FR-4、銅箔等常規材料，加工速度 > 200mm/s

CO?激光（10.6μm）：聚酰亞胺、陶瓷基板首選，熱影響區 < 50μm

UV 激光（355nm）：最小加工孔徑 25μm，適用于高密度線路板

2.定位系統精度：

靜態定位精度需≤±5μm（200mm 行程）

動態重復精度≤±10μm（高速加工時）

3.智能化功能：

AOI 自動對中：支持 Mark 點識別，對準時間 < 5 秒

加工參數庫：預設 20 + 種材料加工工藝，減少調試時間

（二）實施路線建議

1.樣品測試流程：

提供 3 組不同難度的測試板（普通 FR-4 板 / 高密度 HDI 板 / 柔性板）

重點驗證微孔一致性、切割邊緣粗糙度（Ra≤1.6μm）、材料燒蝕殘留

2.產能規劃模型：

單臺設備日產能（8 小時）：普通板加工 1200㎡，高密度板加工 400㎡

建議配置：年產量 50 萬㎡以下企業配備 1-2 臺，百萬㎡級企業需 3-5 臺集群

3.配套方案選擇：

集成自動上下料系統，減少人工干預（適合大批量生產）

選配 CCD 視覺檢測模塊，實現加工質量實時監控

四、行業應用趨勢與價值展望

隨著 AI 算力芯片、功率半導體等新興領域的需求爆發，PCB 激光加工市場正以 25% 的年復合增長率快速擴容。數據顯示，采用激光切割機的企業：

加工成本較傳統工藝降低 30%-50%（刀具損耗減少 70%）

新品研發周期縮短 40%（快速打樣能力提升）

高端產品良率提升 20% 以上（精密加工優勢顯現）

對于 PCB 制造企業而言，選擇激光加工方案不僅是設備升級，更是打通從 “傳統制造” 到 “數字制造” 的關鍵節點。通過與 MES 系統對接，可實現加工參數的自動調用、質量數據的實時追溯，為智能工廠建設奠定基礎。
